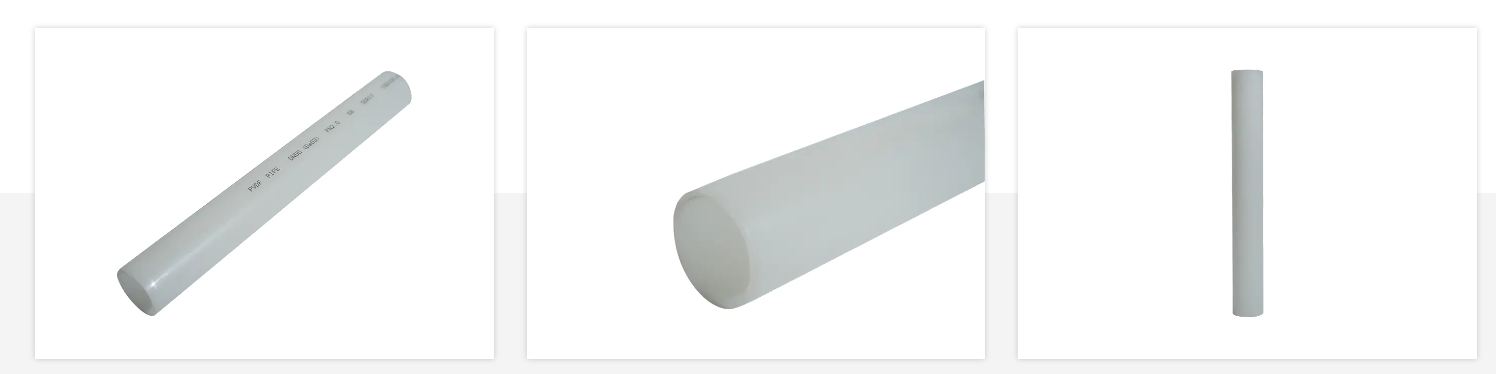

צינור PVDF הוא צינור העשוי מפלסטיק פוליווינילידן פלואוריד (PVDF) דרך תהליך שחול. PVDF הוא פלואורופולימר תרמופלסטי מאוד לא מגיב הידוע בזכות טוהרו המצוין, עמידות בפני קורוזיה כימית וכוח מכני. בנוסף להתנגדות הקורוזיה המצוינת שלו, לצינור PVDF יש גם חוזק מכני גבוה. חוזק המתיחה שלו וכוח הכיפוף שלו הם שניהם גבוהים, והוא יכול לעמוד בלחצים גדולים וכוחות חיצוניים, ולהבטיח שימוש בטוח בצינורות בסביבות עבודה מורכבות שונות.
1. מאפיינים ויתרונות עיקריים
הביצועים המצוינים של צינור PVDF מגיעים מהמבנה הכימי שלו. היתרונות העיקריים כוללים:
(1) עמידות בפני קורוזיה כימית:
זה היתרון הבולט ביותר שלו. זה יכול לעמוד בקורוזיה מרוב החומצות החזקות, בסיסים חזקים, הלוגנים (כמו כלור, ברום) וממסים אורגניים.
יישום: בשימוש נרחב בהובלה כימית, חלוקת מגיבים בעלי טוניור גבוה, הובלת פתרונות אלקטרוליזציה וכו '.
(2) טוהר גבוה ומשקעים נמוכים:
PVDF עצמו הוא חומר אינרטי, לא קל להגיב עם המדיום, ויש לו מעט מאוד תוספים. הקיר הפנימי שלו חלק ולא קל לספוג או לזרז זיהומים.
יישום: זהו חומר הצינור המועדף על מערכות אספקת מים בעלות טוהר גבוה ומערכות מים אולטרה-מוליכות במוליכים למחצה, פוטו-וולטאי, ביו-תרופות, מזון ומשקאות, ויכול להבטיח שהנוזל אינו מזוהם.
(3) התנגדות חום מעולה ：
טווח הטמפרטורות השימוש הרציף הוא בדרך כלל בין -40 מעלות צלזיוס ל- 140 מעלות צלזיוס, והוא יכול לעמוד בטמפרטורות גבוהות יותר לפרק זמן קצר. כוחו המכני נשאר טוב בטמפרטורות גבוהות. יישום: זה יכול לשמש לצינורות מים חמים, עיקור קיטור (SIP, Steam במקום) ומשלוח נוזלים בתהליך בטמפרטורה גבוהה.
(4) חוזק מכני טוב ועמידות בפני לחץ ：
יש לו התנגדות לזחילה טובה, עמידות בפני עייפות ועמידות בפני השפעה, איזון של קשיחות וקשיחות ולחץ עבודה גבוה. פיגור להבה טבעי PVDF עצמו אינו קל לשרוף, וגם אם הוא נשרף, היא תתרחש בעצמה ותעמוד בסטנדרטים קפדניים של בטיחות אש. עמידות לקרינה ועמידות למזג האוויר היא יכולה לעמוד בפני קרני γ וקרניים אולטרה סגולות, אינה קלה לגיל וניתן להשתמש בה באזורים מסוימים בתעשייה הגרעינית ובסביבות חיצוניות.
2. יישומים עיקריים
צינורות PVDF משמשים בתחומים תעשייתיים רבים בגלל תכונותיהם הייחודיות:
| אזורי יישום | יישומים |
| מוליכים למחצה ופוטו -וולטאי | אספקה של מים אולטרה -פופ (UPW), חלוקה כימית (Slurry CMP, תמיסת תחריט, פוטורסיסט), טיפול בשפכים |
| ביו -תרופות | מערכות מים להזרקה (WFI), צנרת חלוקת נוזלים בתהליך, צנרת קיטור נקייה, צנרת הזנת ביו -ריקטור תרבית תאים |
| תעשייה כימית | הובלת כימיקלים מאכלים שונים, ממסים, חומצות ואלקליס |
| אוכל ומשקה | הובלת מרכיבים טוהרים, אלכוהול, חומץ ומיץ, תואם FDA |
| סוללות כוח וליתיום | קלסרי סוללות ליתיום וחומרי ציפוי סרעפת, אך יכולים לשמש גם כצנרת למשלוח אלקטרוליטים |
| הגנה על הסביבה וטיפול במים | מערכות אוסמוזה הפוכה (RO), רכיבי טיפול בממברנה, מערכות התאוששות שפכים |
3. שיטות חיבור
התקנה וחיבור של צינורות PVDF הם קריטיים ומשפיעים ישירות על שלמות המערכת. השיטות העיקריות הן:
ריתוך פיוז'ן התחת: שיטת החיבור הנפוצה והאמינה ביותר. בעזרת מכונת ריתוך PVDF ייעודית, קצות הצינור וההתאמה מחוממים ונמסים, ואז נטועים במהירות וקשורים זה לזה, ויוצרים ריתוך אחיד התואם את המאפיינים המובנים של הצינור. פעולה זו דורשת רתך מוסמך.
חיבורי איחוד (VCR/VCP): השתמש באביזרי דחיסה של PVDF כפול-קרב או אביזרי אטם פנים (למשל, תקני ISO). מתאים ליישומים הדורשים פירוק ותחזוקה תכופים.
חיבורי אוגנים: משמשים לממשק עם ציוד גדול או צינורות אחרים.
