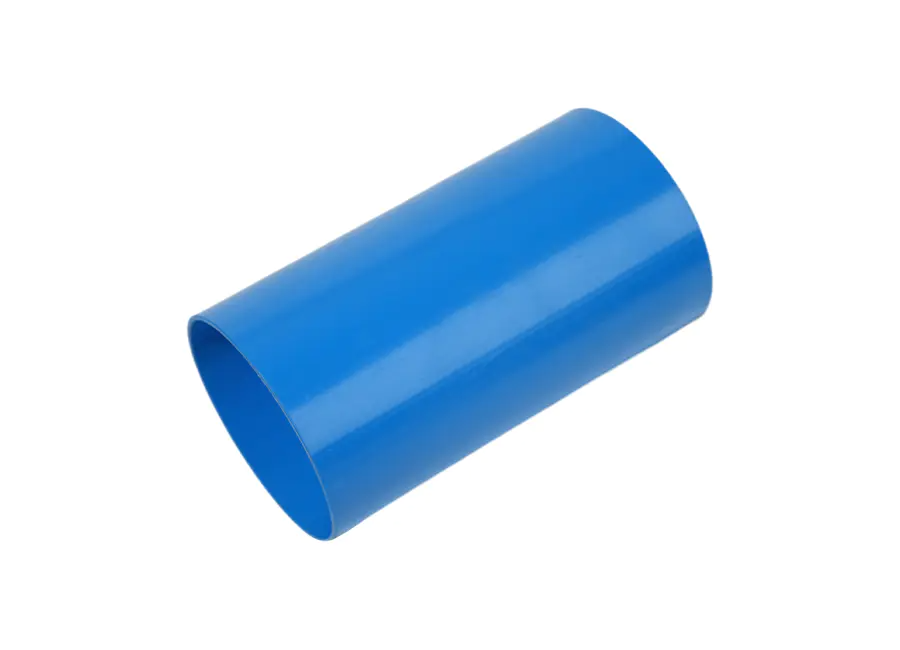

צינורות PVC (פוליוויניל כלוריד) נמצאים בשימוש נרחב בתעשיות שונות בשל עמידותם, עמידותם בפני קורוזיה וקלות ההתקנה. אחד הגורמים הקריטיים ביותר בבחירת צינורות PVC עבור יישום ספציפי הוא הבנת דירוג הלחץ ויכולת נשיאת העומס שלהם. שני מאפיינים אלו מבטיחים שהצינור יוכל לעמוד בבטחה בתנאים התפעוליים שיעמדו בפניו, כגון לחץ פנימי מנוזלים, עומסים מכניים חיצוניים וגורמי לחץ סביבתיים. במאמר זה, נחקור כיצד נקבעים דירוג הלחץ וכושר נשיאת העומס של צינורות PVC.
דירוג לחץ של צינור PVC ס
דירוג הלחץ של צינורות PVC מתייחס ללחץ הפנימי המרבי שהצינור יכול להתמודד איתו בבטחה מבלי להיכשל או להתעוות. זהו גורם מכריע בעת תכנון מערכות צנרת להובלת נוזלים, שכן לחץ מוגזם עלול להוביל להתפוצצות צינורות או דליפות. דירוג הלחץ מתבטא בדרך כלל בפאונד לאינץ' רבוע (psi) או בר.
מספר גורמים משפיעים על דירוג הלחץ של צינורות PVC, לרבות תכונות החומר של הצינור, עובי דופן הצינור וקוטרו. התקן הנפוץ ביותר לקביעת דירוג הלחץ של צינורות PVC הוא מערכת סיווג צינורות . במערכת זו, דירוג הלחץ מחושב על סמך השיקולים הבאים:
-
חוזק חומרי : צינורות PVC עשויים משרף פלסטיק בעל חוזק מתיחה ועמידות בפני מתחים ספציפיים. החוזק המובנה של החומר משחק תפקיד מפתח בקביעת הלחץ שהצינור יכול לעמוד בו.
-
עובי דופן הצינור : קירות עבים יותר יכולים לעמוד בלחץ פנימי גבוה יותר. עובי דופן הצינור מגדיל את שטח הפנים המתנגד לכוח הפנימי שמפעיל הנוזל. לכן, לצינורות עם קירות עבים יותר יש דירוג לחץ גבוה יותר מאלה עם קירות דקים יותר.
-
קוטר צינור : צינורות בקוטר גדול יותר נוטים לקבל דירוג לחץ נמוך יותר בהשוואה לקטנים יותר, מכיוון שהלחץ מתפזר על פני שטח גדול יותר. משמעות הדבר היא שכדי שצינור יוכל להתמודד עם יישומי לחץ גבוה, ייתכן שיהיה צורך בקוטר קטן יותר או בעל דופן עבה יותר.
דירוג הלחץ מושפע גם מה- טמפרטורת הנוזל מועבר. ככל שהטמפרטורה עולה, חוזק המתיחה של PVC פוחת, מה שמפחית את דירוג הלחץ. צינורות PVC מדורגים בדרך כלל עבור טווחי טמפרטורות ספציפיים, ומהנדסים חייבים לקחת בחשבון את הווריאציות הללו בעת קביעת דירוג הלחץ המתאים.
כדי להבטיח שהצינור עומד בתקני הבטיחות הדרושים, היצרנים בדרך כלל מבצעים בדיקות המבוססות על תקני ASTM (החברה האמריקאית לבדיקות וחומרים) או ISO (ארגון התקינה הבינלאומי). בדיקות אלו מכניסות את הצינור לתנאים קפדניים כדי לוודא שהוא יכול לעמוד בלחץ המדורג שלו.
יכולת נשיאת עומס של צינורות PVC
בנוסף ללחץ הפנימי, יכולת הנשיאה של צינורות PVC היא גורם מכריע נוסף הקובע את התאמתם ליישומים שונים. יכולת נשיאת העומס מתייחסת ליכולת של הצינור לתמוך בכוחות חיצוניים מבלי להתמוטט, להיסדק או לעיוות. כוחות חיצוניים אלו יכולים להגיע ממספר מקורות, כולל לחץ קרקע, עומסי תנועה או פגיעות מכניות.
יכולת נשיאת העומס של צינורות PVC מושפעת ממספר גורמים מרכזיים:
-
קוטר צינור ועובי דופן : בדומה לדירוגי לחץ, הקוטר ועובי הדופן של צינורות PVC משפיעים ישירות על יכולת נשיאת העומס שלהם. צינורות גדולים ועבים יותר יכולים בדרך כלל לעמוד בעומס חיצוני יותר. עובי הדופן לא רק תורם לחוזק הצינור אלא גם מסייע בחלוקת כוחות חיצוניים בצורה שווה יותר, ומפחית את הסיכון לכשל.
-
קשיחות צינור : הקשיחות של צינור PVC היא גורם קריטי ביכולתו לעמוד בפני דפורמציה בעומס. ככל שהצינור נוקשה יותר, כך הוא יכול לעמוד טוב יותר בפני כוחות דחיסה חיצוניים, כגון אלו של אדמה או ציוד כבד. קשיחות הצינור נקבעת על ידי מודול האלסטיות של החומר, המודד עד כמה החומר מתעוות תחת לחץ. צינורות עם מודול גמישות גבוה יותר נוטים פחות להתכופף או להתמוטט תחת עומסים חיצוניים.
-
תנאי התקנה : יכולת נשיאת העומס יכולה להיות מושפעת גם מאופן התקנת הצינור. לדוגמה, צינורות המונחים בתעלות עשויים להיות נתונים לתנאי עומס שונים בהתאם לעומק הקבורה וסוג המילוי המשמש. התקנה נכונה, כגון מצעים ותמיכה נאותים, חיונית כדי להבטיח שהצינור יכול להתמודד עם עומסים חיצוניים.
-
גורמים סביבתיים : גורמים חיצוניים כגון טמפרטורה, לחות וחשיפה לכימיקלים יכולים להשפיע על יכולת הצינור לעמוד בפני עומסים. לדוגמה, חשיפה לקרינת UV יכולה לפגום בחומר לאורך זמן, ולהפחית את כושר נשיאת העומס שלו. צינורות PVC המשמשים בחוץ דורשים לעתים קרובות תוספים עמידים בפני UV כדי להבטיח ביצועים לטווח ארוך.
כמו דירוגי לחץ, גם כושר נשיאת העומס של צינורות PVC נבדק על פי תקני התעשייה. שיטות הבדיקה כוללות הכפפת הצינורות לתנאי העמסה מדומים כדי לקבוע את העומס המרבי שהם יכולים לתמוך בהם לפני כשל. בדיקות אלו עוזרות למהנדסים להבטיח שהצינורות עומדים בתקני בטיחות וביצועים עבור יישומים שונים, כגון מערכות ביוב, רשתות השקיה והובלת נוזלים תעשייתיים.
שיקולים עבור דירוג לחץ ויכולת נשיאת עומס
בעת בחירת צינורות PVC עבור יישום ספציפי, המהנדסים חייבים לשקול הן את דירוג הלחץ והן את יכולת נשיאת העומס כדי להבטיח שהצינור מתפקד באופן אמין בכל התנאים. זה דורש הבנה מקיפה של סביבת ההפעלה, כולל גורמים כמו לחץ נוזלים, טמפרטורה, עומסים חיצוניים ותנאי קרקע.
ביישומים בהם צפויים גם לחץ פנימי גבוה וגם עומסים חיצוניים משמעותיים, כגון מתקנים תת קרקעיים עמוקים או אזורים עם עומסי תנועה כבדים, הבחירה הנכונה של עובי דופן, קוטר וחומר חיונית. מוצרי צינורות PVC מיוחדים, כגון אלה עם קירות מחוזקים או חוזק חומר גבוה יותר, עשויים להידרש במצבים אלה.
